MAGMA Posted May 14, 2017 Posted May 14, 2017 Super Beau !!!! Félicitations et merci pour l'explication des pots Quote
gillou Posted May 15, 2017 Author Posted May 15, 2017 Bonjour à tous, voici quelques photos supplémentaires Quote
aurelien79 Posted May 15, 2017 Posted May 15, 2017 Ce rouge orange est surprenant . Très elle réalisation en tout cas. Les pots d'échappements sont de toute beauté . Quote
modérateurs bruno Posted May 15, 2017 modérateurs Posted May 15, 2017 Superbe.C'est vraiment très beau... Peux tu m'en dire plus sur la gaine spiralée des conduites de frein. Quote
modérateurs bruno Posted May 16, 2017 modérateurs Posted May 16, 2017 (edited) J'ai vu beaucoup mieux de la part de Max. Edited May 16, 2017 by bruno Quote
Nicolas.Y Posted May 16, 2017 Posted May 16, 2017 Excellent! c'est vrai que c'est beaucoup plus pratique Quote
modérateurs bruno Posted May 16, 2017 modérateurs Posted May 16, 2017 Oui mais comment est fait exactement son outil. Il me semble qu'il y a deux lames successives. Quote

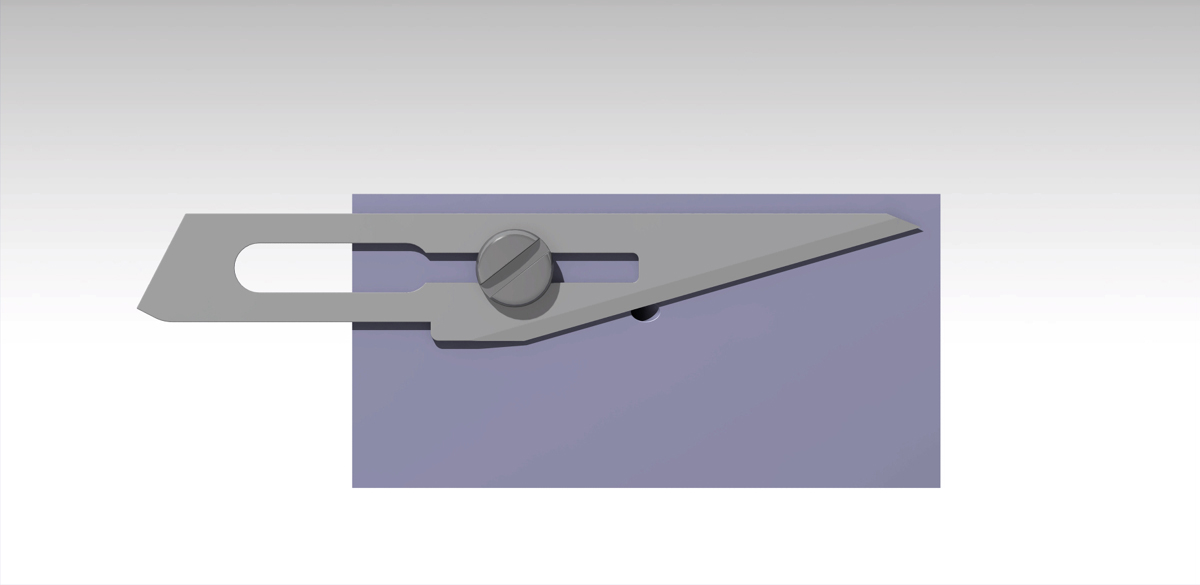

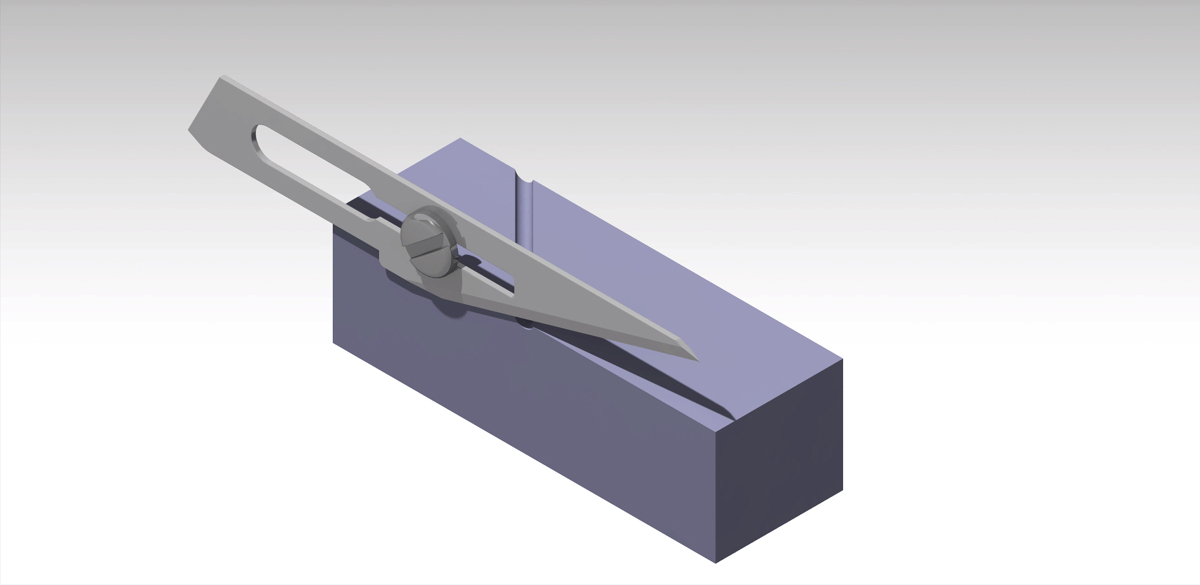

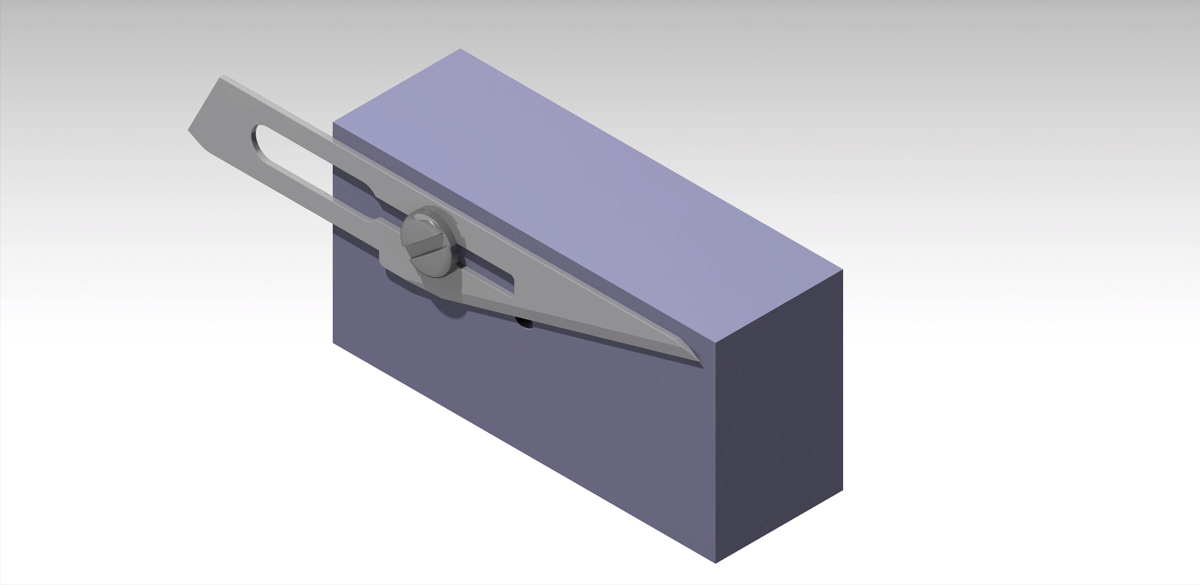

Bob Posted May 16, 2017 Posted May 16, 2017 Avec une seule lame ça marche très bien ! En fait c'est le principe de la découpe à 45° montré par la vidéo de Nicolas, qui est "mécanisé" Il faut fixer une lame sur un bloc où il y a un trou à 45° Exemples par l'image : Avec une vue en coupe pour voir le perçage à 45° Et une vue de face, avec une vis qui permet de faire coulisser la lame et donc de pouvoir couper plus ou moins profondément. Sur la vidéo, on vois Max qui pousse la gaine en la tournant. Mais il est aussi possible d'attraper le bout qui sort du trou, puis de tirer dessus doucement. L'avantage c'est que c'est bien plus régulier...L'inconvénient, c'est qu'avec la souplesse de la gaine qui est étirée lors de l'opération, cela augmente le "pas" de la découpe. Quote
modérateurs bruno Posted May 16, 2017 modérateurs Posted May 16, 2017 Merci Bob. Je vais m'en fabriquer un. Quote
gillou Posted May 16, 2017 Author Posted May 16, 2017 Il y a 21 heures, bruno a dit : Superbe.C'est vraiment très beau... Peux tu m'en dire plus sur la gaine spiralée des conduites de frein. Salut et merci Bruno, Comme l'a dit Nicolas je me suis inspiré du lien qu'il a donné, j'avais essayé le principe de Max mais je l'avais fait à " l'arrache "comme on dit donc le résultat n'était celui escompté . Merci Bob pour le dessin 3d ça permet de mieux comprendre la façon dont il a usiné son outil, je pense aussi m'en fabriqué un dans quelques temps. Quote
gillou Posted October 23, 2025 Author Posted October 23, 2025 Salut tout le monde. Je vous fait partager mon montage en cours, une Yamaha 750 FZR OW1. Quote
